焊码控制器振荡电阻色环读取方法

图片关键词

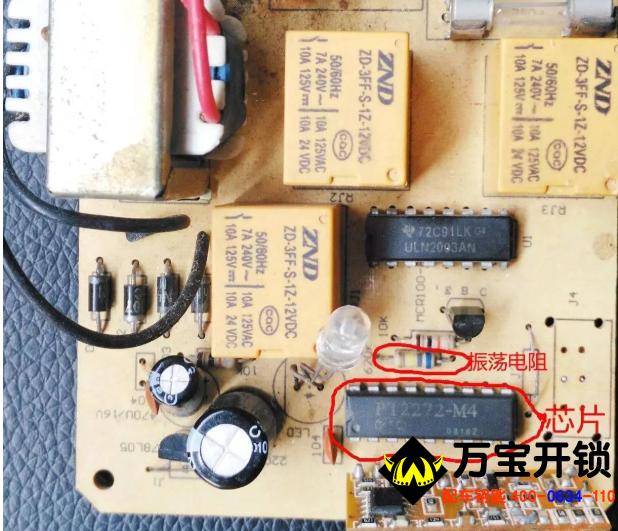

上图中最靠近芯片的四色环电阻就是振荡电阻,其由四个颜色组成:兰色,灰色,黄色,金色,阻值为680K欧,误差±5%


一、电阻色环颜色

共有: 棕、红、橙、黄、绿、兰、紫、灰、白、黑、金、银。

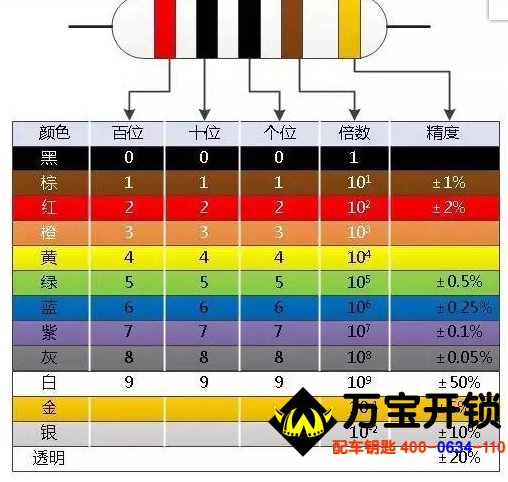

如下图,黑表示0,棕表示1,表示2,表示3、黄表示4、绿表示5、兰表示6、紫表示7、灰表示8、白表示9,而金代表误差±5%,银代表误差±10%。


图片关键词

二、“四色环电阻”

“四色环电阻”就是指用四条色环表示阻值的电阻。电阻的单位为欧,也就是“Ω ”

有三条相互之间的距离得比较近,而第四环距离稍微大一点

1、前二条色环用来表示阻值

2、第三环表示数字后面添加“0”的个数

3、第四环表示误差:不是金色,就是银色,不会是其它颜色

三、案例

1、四色环颜色为:红 紫 棕 金

第一环:红——代表2

第二环:紫——代表7

第三环:棕——代表1个0

第四环:金——代表5%

由此看来,这个电阻的阻值应该是270Ω

2、如色环排列绿,红,黄,银

第一环:绿——代表5

第二环:红——代表2

第三环:黄——代表4个0

第四环:银——代表10%

阻值:52*10000=520K欧 误差为10%

3、当第三环是黑色的时候,这个黑环代表0的个数,不添加“0”。

如色环排列: 红 红 黑 金

第一环:红——代表2

第二环:——代表2

第三环:黑——代表0个0

第四环:金——代表5%

阻值是:22Ω, 而绝不是220Ω!

4、当第三环是金色:把小数点向前移动1位;

如色环排列:橙灰金 金

第一环:橙——代表3

第二环:灰——代表9

第三环:金——代表把小数点向前移动1位

第四环:金——代表5%

阻值是3.9Ω

5、当第三环是银色:把小数点向前移动2位。

如色环排列: 绿黄银 金

第一环:绿——代表5

第二环:黄——代表4

第三环:银——代表把小数点向前移动2位

第四环:金——代表5%

阻值是:0.54Ω
