大家都知道焊接芯片读数据是我们的日常,但是焊接的时候很容易焊反,导致芯片损坏,造成一些不必要的损失,这根本的原因是因为我们没有正确的区分芯片的一脚和芯片的焊接方向,今天我写这篇文章就是为了告诉大家如何简单的分辨芯片的一脚和确定正确的焊接方向,常用标准芯片你不需要再按照最原始的方法看缺口,找圆点等方法去区分一脚了。

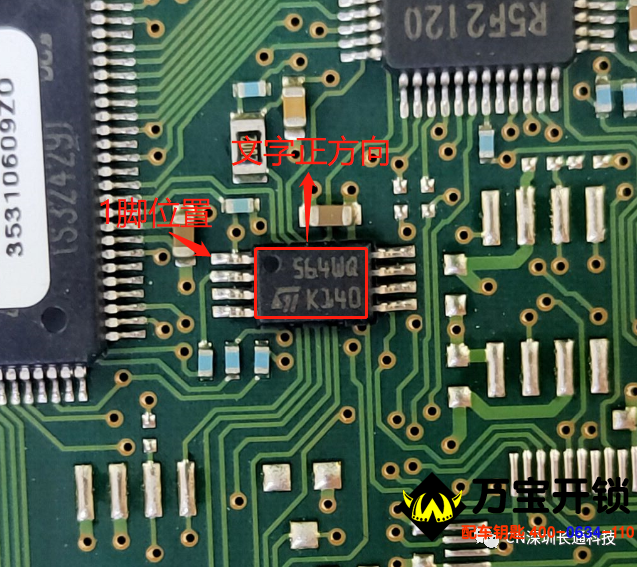

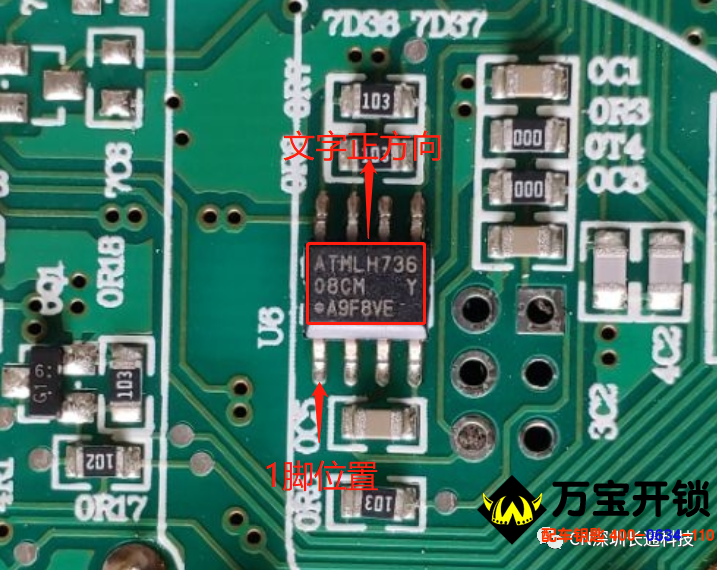

八脚芯片总体样式分为两种,一种是引脚在文字正方向的上下(如图一),另一种引脚在文字正方向的左右(如图二),这两个形状的一号脚确定还不一样。前者芯片将文字正对向我们时,左下方为一脚;后者芯片将文字正对向我们时,左上方为一脚。以这为标准,我们可以找出全部八脚芯片的一脚。注:前提是芯片上面文字能判断出正方向

开锁换锁请选择正规开锁公司-莱芜万宝开锁

图片关键词

图片关键词

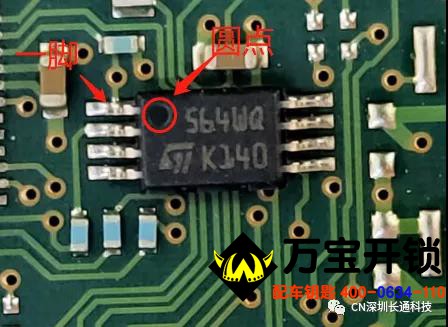

如果芯片上文字已经判断不出正方向,那就只能根据“找”的方法判断了,也就是最靠近圆点的引脚就是一脚

莱芜万宝开锁配汽车钥匙400-0634-110

我们时常因为时间紧迫或者一时大意在取下芯片的时候忘记拍下芯片的具体位置,等到要焊回来的时候又不知道焊接的方向了,这时我们就需要重新确定焊接的方向,前面我们已经知道如何快速的确定完芯片一脚,那我们确定芯片的焊接方向就很简单了,具体方法如下

首先确定电路板上芯片焊盘的GND(接地搭铁)位置

用万用表量板子上大电容负极和芯片焊盘可以得出焊盘上接地搭铁的位置

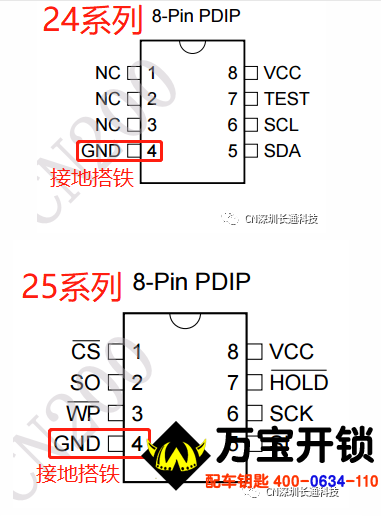

其次根据芯片引脚图确定芯片的GND(接地搭铁)位置

图片关键词

图片关键词

最后将芯片的GND(接地搭铁)重合到焊盘的GND(接地搭铁),摆正焊接即可。
